GAMA H&H

SUBESTACIONES HÍPER COMPACTAS

DISEÑO:

Un sistema en media tensión aislado en hexafluoruro tipo SF6 para redes de distribución en media tensión, resultan Ideales cuando el costo beneficio y la optimización del espacio son clave.

CONFIGURACIÓN:

Tensión de aislamiento disponible: 4.16 - 34.5 Kva.

Corrientes nominales de: 400, 630, 1250, 2000 y 3000 Amperes.

Servicio: NEMA 1, NEMA 12 y NEMA 3R.

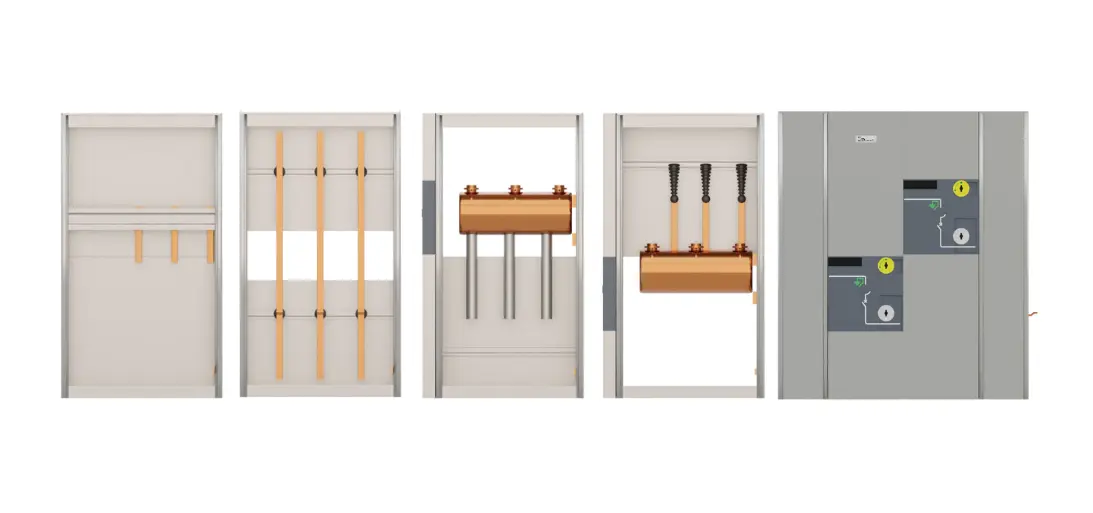

OPCIONES DE CONFIGURACIÓN:
ESTRUCTURA:

Fabricadas con lamina calibre 12 en postes y cal 14 en los envolventes, diseñado para soportar presiones internas debido a cortocircuitos francos del orden de 0,5 Kg. /cm2, lo cual garantiza que éste no se deforme posteriormente a un cortocircuito o cualquier otra falla.

GABINETES DISPONIBLES EN:

✔ Acabado con aplicación de pintura electrostática.
✔ NEMA 1 (Servicio interior).
✔ NEMA 3R (servicio exterior).

Frente muerto con mirilla de cristal inastillable y operación manual directa a las cuchillas y a seccionador de operación tripolar con carga.

Accesorios Disponibles:

Las subestaciones pueden contener diferentes accesorios entre ellos:

✔ Señalización de energía en la subestación.
✔ Resistencias calefactoras.
✔ Bloqueo eléctrico entre cuchillas y seccionadores.
✔ Señalización o contactos auxiliares.
✔ Gabinetes con accesorios de operación y seguridad.

ARREGLOS DISPONIBLES:

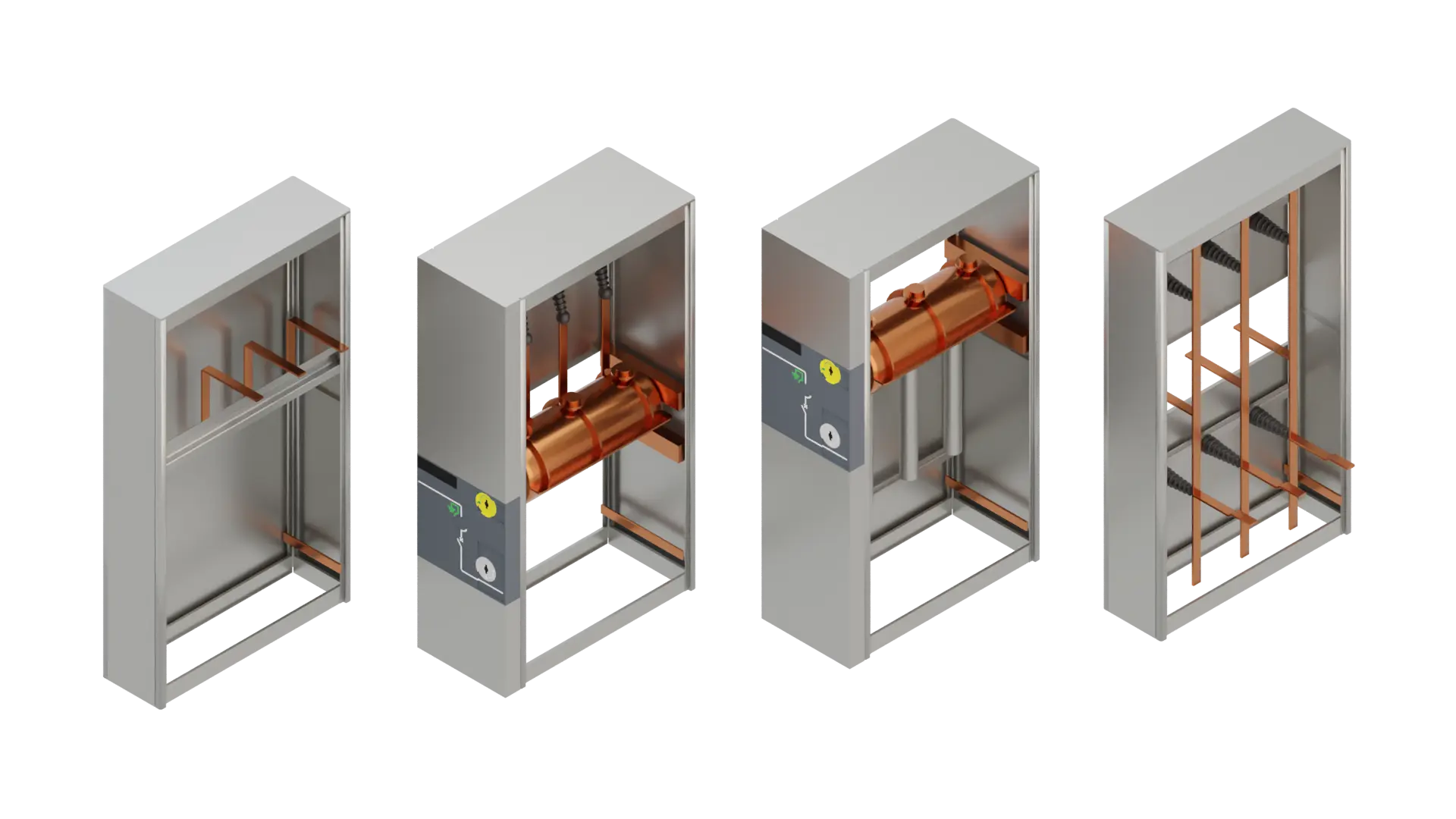

Las subestaciones compactas Elcyri Donosti están fabricadas de forma modular, permitiendo un sin número de variantes para lograr que cualquier diseño se pueda llevar a cabo. Los módulos básicos que se dispone son los siguientes:

✔ CELDA DE MEDICIÓN:
Diseñada para alojar los transformadores de corriente y de potencial de la compañía suministradora.
✔ CELDA DE CUCHILLO DE PASO CON CARGA:
A diferencia de la anterior, ésta permite hacer maniobras con carga. Este tipo de cuchillas es ideal para hacer arreglos en anillo, o cuando se requiera de una mayor seguridad en las maniobras a realizar.
✔ CELDA DE INTERRUPTOR:
Diseñada para alojar el interruptor capaz de abrir fallas de sobrecarga y cortocircuito, puede ser la sección del interruptor principal o la de los interruptores derivados.
✔ CELDA DE TRANSICIÓN:
Diseñada para hacer el cambio de barras que salen del bus secundario del interruptor principal a bus primario de los interruptores derivados.

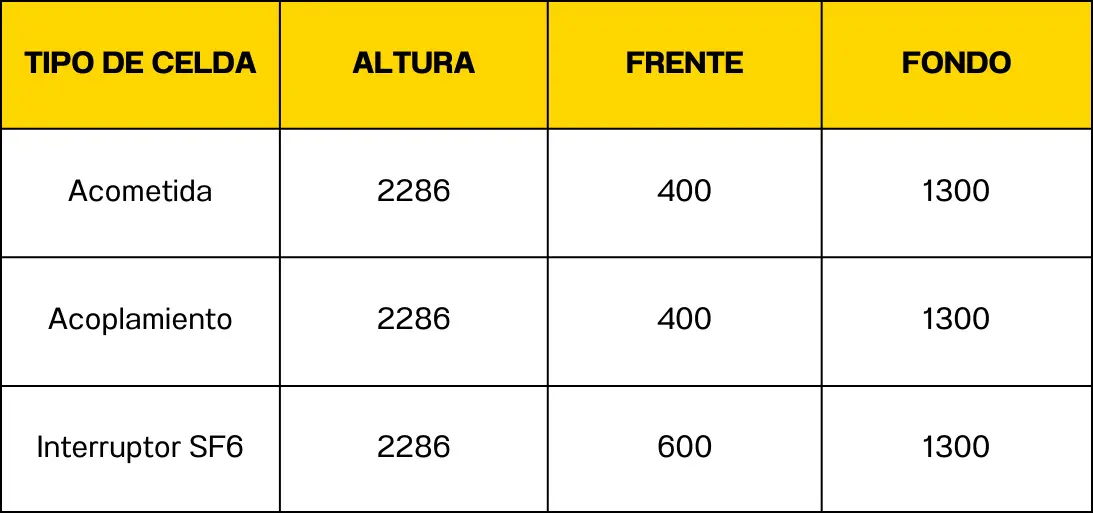

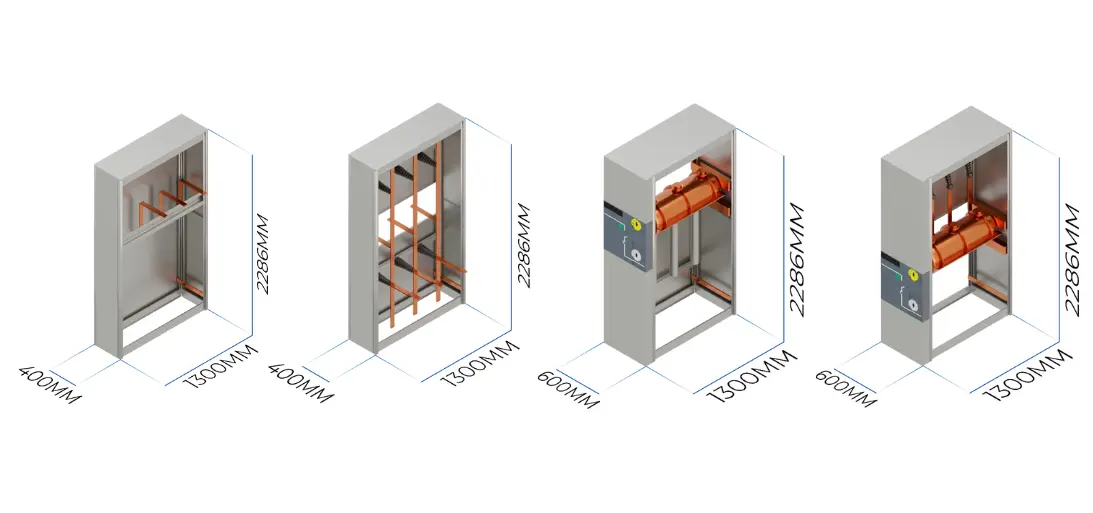

DIMENSIONES:
PERSONALIZACIÓN:

Sin importar el grado de personalización que se requiera, siempre se obtendrá un producto final, que integre las características solicitadas por el cliente, para efectuar operaciones con eficiencia y seguridad mejorando su productividad.

NOTA:

Para otro arreglo, favor de consultarnos.
