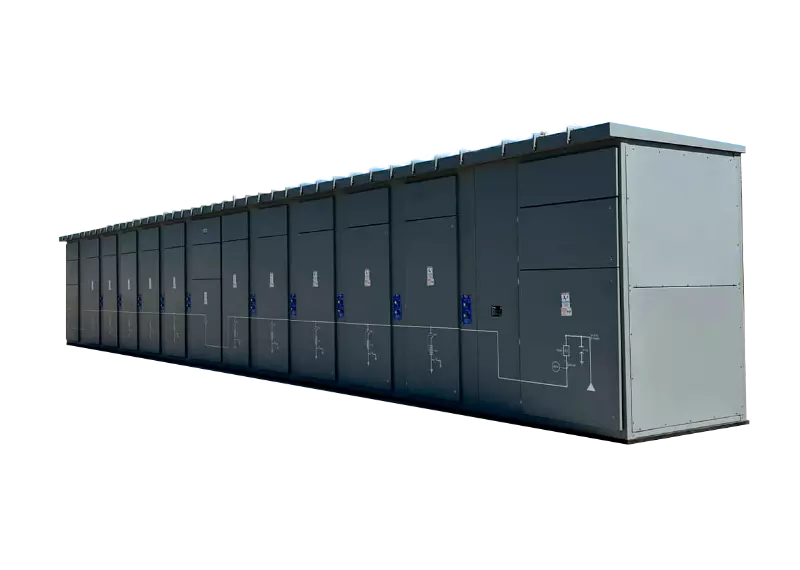

Tablero de distribución Media Tensión

Diseño:

Disponibles con un amplio rango de soluciones, con unidades de celdas de entrada, alimentadores radiales, celdas de enlace y unidades auxiliares con funciones básicas.

Su amplia versatilidad de disposición en una o dos unidades por columna proporciona un considerable ahorro en costo y espacio.

Componentes principales:

✔ Interruptores en vacío que proveen una rápida interrupción del arco y no son afectados por el medio ambiente.
✔ Transformadores de potencial extraibles.
✔ Transformadores de corriente instalados en los bushings de las cunas de los interruptores.
✔ Transformadores toroidales para detección de fallas a tierra.
✔ Dispositivos de control, indicación y protección de acuerdo a la configuración requerida.

Características principales:

✔ Tensiones desde 4.16 kV/20kA a 15kV/63kA.
✔ Ejecución de dos unidades por columna que permite ahorrar hasta un 50% de espacio de piso, dependiendo del las capacidades.
✔ El compartimento de barras principales es totalmente aislado por barreras metálicas.
✔ La estructura de acero emplea pliegues de acero para adicionar robustez e integridad dimensional.
✔ Los interruptores son directamente insertados en su posición sobre rieles lo cual asegura una apropiada alineación de las conexiones primarias y secundarias.
✔ En las posiciones PRUEBA/DESCONECTADO y CONECTADO se dispone de paradas seguras.
✔ Construcciones disponibles en envolventes NEMA 1 y NEMA 3R.
✔ Los espacios disponibles aceptan variedad de relés y bloques terminales para la ejecución de complejas configuraciones.
✔ Trabas de puertas se pueden mantener las puertas abiertas a fin de poder insertar y extraer los interruptores sin dañar los dispositivos de control, indicación y protección.

PERSONALIZACIÓN:

Sin importar el grado de personalización que se requiera, siempre se obtendrá un producto final, que integre las características solicitadas por el cliente, para efectuar operaciones con eficiencia y seguridad mejorando su productividad.
